Krbová vložka Ekko 84(34)..h EVO
Rohové prosklení v šířce 84 cm, dvířka výsuvná.
Nejširší vložka řady Ekko s rohovým prosklením. Dostupná v levém i pravém provedení, ve výškách 51 a 57 cm.
POPIS
- Krbová vložka s rohovým prosklením, levé i pravé provedení.
- Dostupné výšky: 84(34)51 – 51 cm, 84(34)57 – 57 cm.
- Dvířka s výsuvem, z výroby bez funkce samozavírání.
- Sklo 2dílné.
- Regulace s plným uzavřením primárního vzduchu.
- Vedení vzduchu pro rovnoměrný plamen.
- Nastavitelné nožičky (ručně / imbusovým klíčem).
- Vysoce kvalitní litinová kopule, nastavitelná od 0 do 90°.
- Třída energetické účinnosti A++ podle (EU) 2015/1186, 1. BImSchV stupeň 2.
STANDARD
- Čelo Kristall.
- Průměr přívodu spalovacího vzduchu 125 mm.
VOLITELNÉ
- Vnitřní vystýlka: šamoty bílé, šamoty v barvě antracit, litina antracit.
- Samozavírací dvířka.
- Průměr přívodu spalovacího vzduchu 150 mm.
- Krycí rám, nosný rám, systém přídavných rámů, nosný krycí rám.
PŘÍSLUŠENSTVÍ
- Teplovodní výměník
- Zadní přikládání
- Akumulační výměník G, S, S+
- Akumulační prstence
- Desky katalyzátoru
- Regulátor tahu komínu
- Akumulační systém SET 1 – SET 3
- Regulace hoření Adera°
- Bezpečnostní kontrolér
TECHNICKÁ DATA
| Třída energetické účinnosti | A++ |
| Nominální výkon | 9 kW |
| Rozsah výkonu | 4,2–9,2 kW |
| Stupeň účinnosti | >78 % |
| Tloušťka izolace (bez ochranné stěny, podle TROL) | 80 mm |
| Tloušťka izolace (hořlavé komponenty, podle TROL 2022) | WDS 2 – WDS 4 H |
| Průměr přívodu spalovacího vzduchu | Ø 125 mm |
| Doporučené množství dřeva, cca | 4,0 kg |
| Doporučená délka polen | 33 cm |
| Hmotnost | 280–320 kg |
| Výkon: přes prosklení dvířek | 50 % |
| Výkon: konvekční | 50 % |
Údaje pro komíny podle DIN EN 13384
| Hmotnostní tok spalin | 8,6 g/s |
| Teplota spalin | 302 °C |
| Požadovaný komínový tah | 12 Pa |
Údaje pro výpočet keramických tahů (palivo dřevo)
| Výkon topeniště | 24,4 kW |
| Hmotnostní tok spalin | 17,4 g/s |
| Teplota spalin na výstupu | 343 °C |
| Požadovaný komínový tah u spalinového hrdla | 15 Pa |
| Spotřeba spalovacího vzduchu | 72,5 m³/h |
Ekko R 84(34) h evo – technický list
Pravé provedení · německy
Pravé provedení · německy
Ekko L 84(34) h evo – technický list
Levé provedení · německy
Levé provedení · německy
MODELY

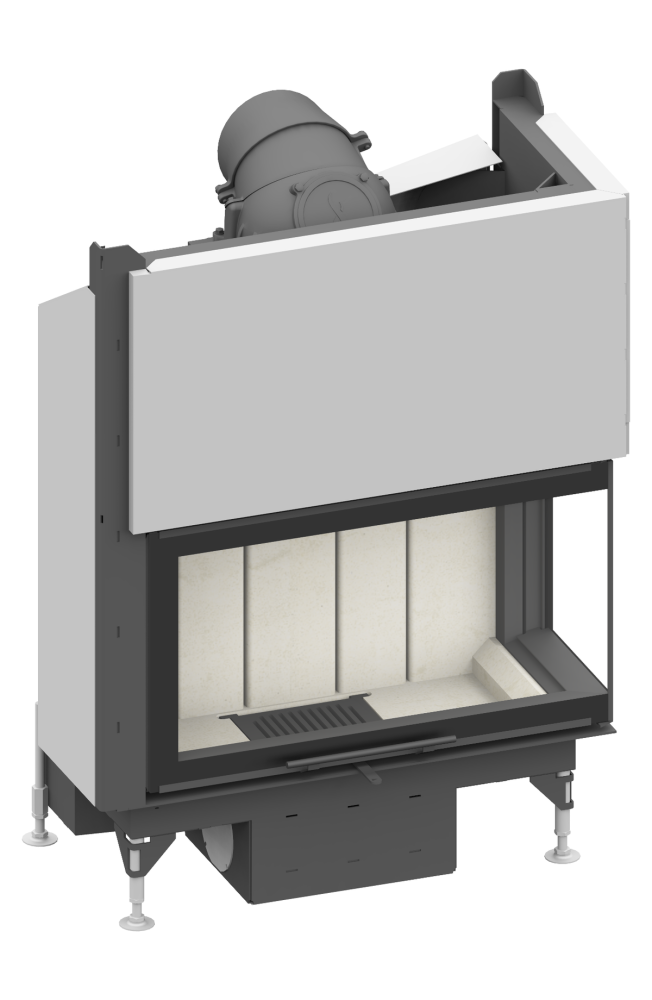

Šamot bílý, volitelná vnitřní vystýlka

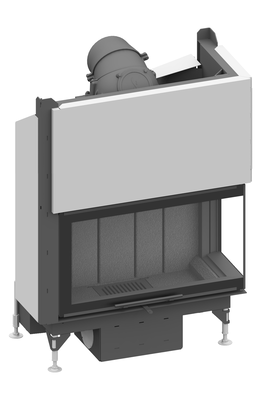

Šamot antracit, volitelná vnitřní vystýlka

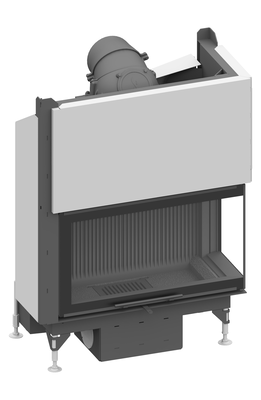

Litina antracit, volitelná vnitřní vystýlka
