Krbová vložka Ekko U 67(34)..h EVO
Třístranné prosklení, dvířka výsuvná.
Třístranné prosklení otevírá pohled na oheň ze tří stran. Čelní dvířka jsou pevná, boční díly výklopné.
POPIS
- Krbová vložka s třístranným prosklením.
- Dostupné výšky: 67(34)51 – 51 cm, 67(34)57 – 57 cm.
- Dvířka s výsuvem, z výroby bez funkce samozavírání.
- Čelní dvířka pevná, boční díly výklopné.
- Sklo 3dílné.
- Regulace s plným uzavřením primárního vzduchu.
- Nastavitelné nožičky (ručně / imbusovým klíčem).
- Vysoce kvalitní litinová kopule, nastavitelná od 0 do 90°.
- Třída energetické účinnosti A++ podle (EU) 2015/1186, 1. BImSchV stupeň 2.
STANDARD
- Čelo Kristall.
- Průměr přívodu spalovacího vzduchu 125 mm.
VOLITELNÉ
- Vnitřní vystýlka: šamoty bílé, šamoty v barvě antracit, litina antracit.
- Samozavírací dvířka.
- Systém krycího rámu.
- Průměr přívodu spalovacího vzduchu 150 mm.
- Desky katalyzátoru.
- Regulátor tahu komínu.
PŘÍSLUŠENSTVÍ
- Teplovodní výměník
- Akumulační výměník
- Akumulační prstence
- Akumulační systém SET 1, SET 2
TECHNICKÁ DATA
| Třída energetické účinnosti | A++ |
| Nominální výkon | 6,8 kW |
| Rozsah výkonu | 3,2–7,1 kW |
| Stupeň účinnosti | ≥80 % |
| Tloušťka izolace (bez ochranné stěny, podle TROL) | 80 mm |
| Tloušťka izolace (hořlavé komponenty, podle TROL 2022) | WDS 2 – WDS 4 H |
| Průměr přívodu spalovacího vzduchu | Ø 125 mm |
| Doporučená délka polen | 33 cm |
| Hmotnost | 252 kg |
| Výkon: přes prosklení dvířek | 70 % |
| Výkon: konvekční | 30 % |
| Doporučený volný průřez – výstup | 840 cm² |
| Doporučený volný průřez – vstup | 700 cm² |
Údaje pro komíny podle DIN EN 13384
| Hmotnostní tok spalin | 8,7 g/s |
| Teplota spalin | 240 °C |
| Požadovaný komínový tah | 12 Pa |
Údaje pro výpočet keramických tahů (palivo dřevo)
| Výkon topeniště | 22,2 kW |
| Hmotnostní tok spalin | 15,9 g/s |
| Teplota spalin na výstupu | 340 °C |
| Požadovaný komínový tah u spalinového hrdla | 15 Pa |
| Spotřeba spalovacího vzduchu | 88,8 m³/h |
| Doporučená délka tahu | 1,7 m |
| Minimální sálavá plocha | 3,3 m² |
Ekko U 67(34) h evo – technický list
Třístranné prosklení · německy
Třístranné prosklení · německy
Rozměrové výkresy DWG (ZIP)
5 výkresů – výšky 51 a 57 cm, s krycím rámem i bez něj
5 výkresů – výšky 51 a 57 cm, s krycím rámem i bez něj
MODELY

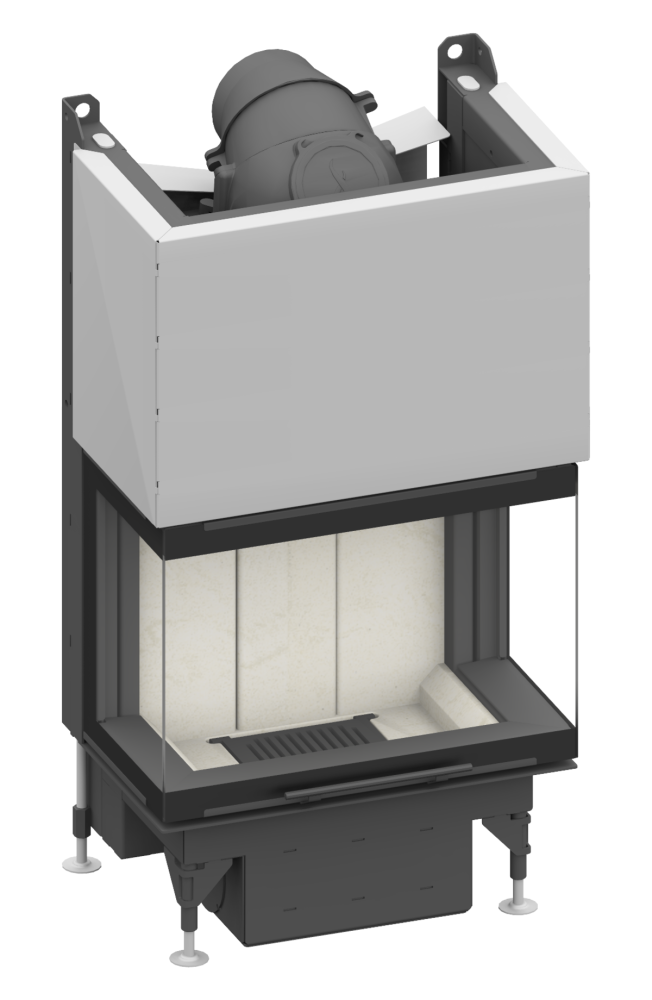

Šamot bílý, volitelná vnitřní vystýlka

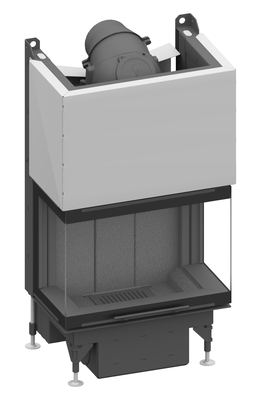

Šamot antracit, volitelná vnitřní vystýlka

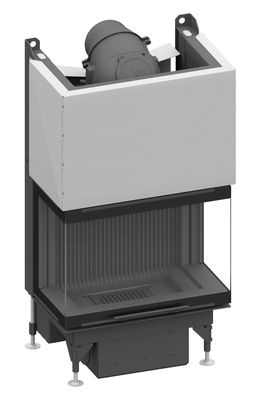

Litina antracit, volitelná vnitřní vystýlka
